Horaires basés sur les mesures

Cas d'utilisation: Congélateur

Dans cet exemple, nous traitons un cas d'utilisation pour les horaires basés sur les mesures. Nous considérons un congélateur équipé de capteurs de température afin de garantir que la température du congélateur se situe toujours entre -5 et -10 degrés Celsius. L'objectif principal est de maintenir le congélateur dans cet intervalle et d'assigner une nouvelle tâche à l'"opérateur" lorsque les capteurs mesurent une température en dehors de cet intervalle. De plus, cela permet de prouver aux clients ou aux autorités que la chaîne du froid n'a pas été interrompue.

Étape 1 - Données du capteur

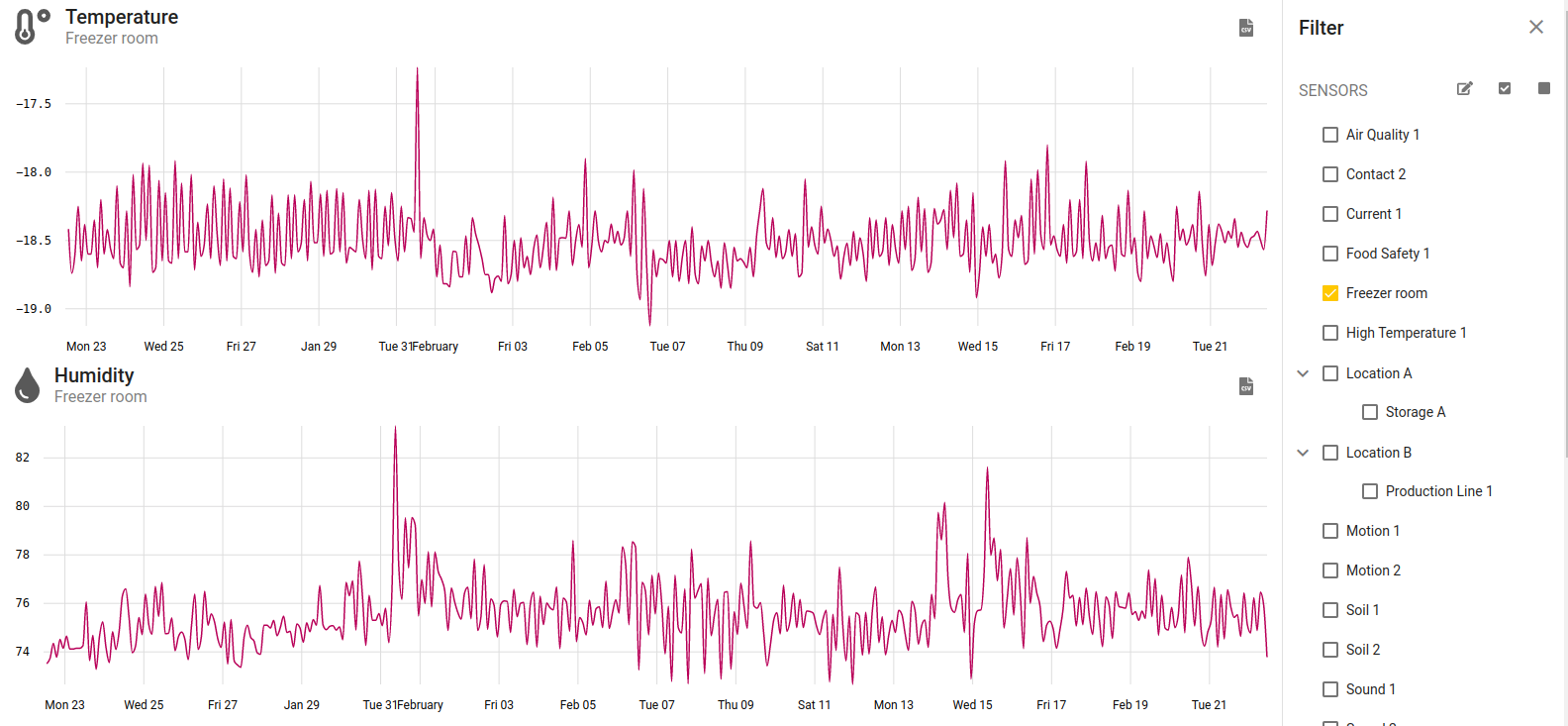

La première étape consiste à s'assurer que les données des capteurs nécessaires à la surveillance sont disponibles dans Advactory. Aller sur l'onglet "Capteurs" et vérifier sur la droite si le capteur apparaît dans la liste. Après l'avoir sélectionné dans la liste, tous les types de valeurs mesurées par ce capteur sont affichés. Dans notre cas, le capteur s'appelle Freezer room et mesure les types Température, Humidité, Pile et Danger de moisissure. Les types de mesures disponibles pour les capteurs sélectionnés peuvent être consultés sur le côté droit.

Vérifie sur le graphique si l'attente des capteurs est actuelle (la date la plus à droite sur l'axe x devrait être la date actuelle) et si les valeurs correspondent à la réalité. Si c'est le cas, passe à l'étape 2.

Étape 2 - Créer un nouveau processus

Il est maintenant temps de créer un nouveau processus qui se déclenchera lorsque la température dans le congélateur sera supérieure ou inférieure à l'intervalle. On part du principe que l'asset Freezer Room a déjà été créé selon les instructions.

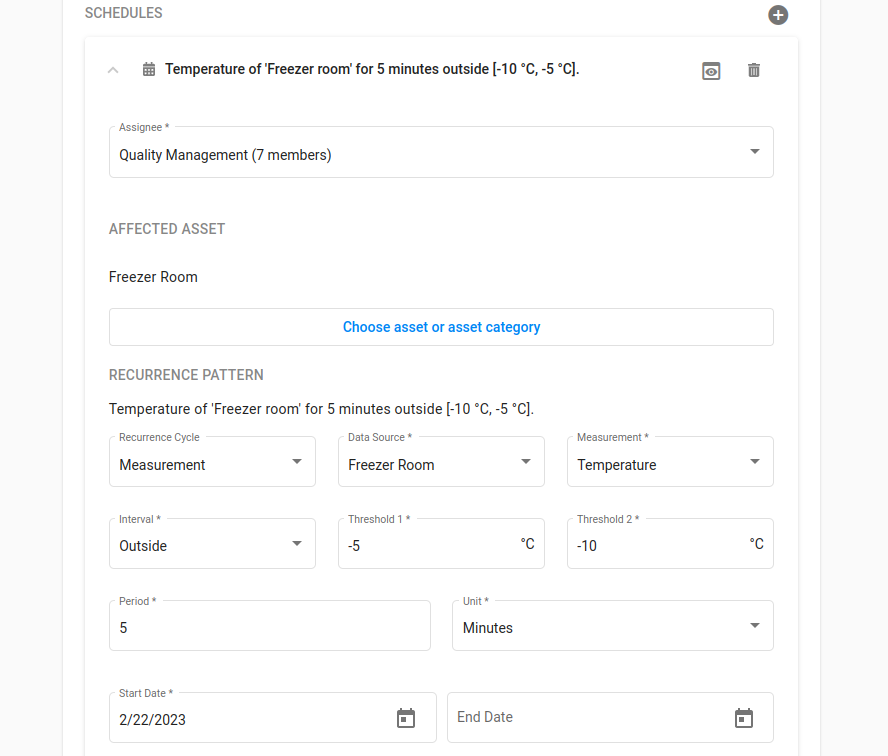

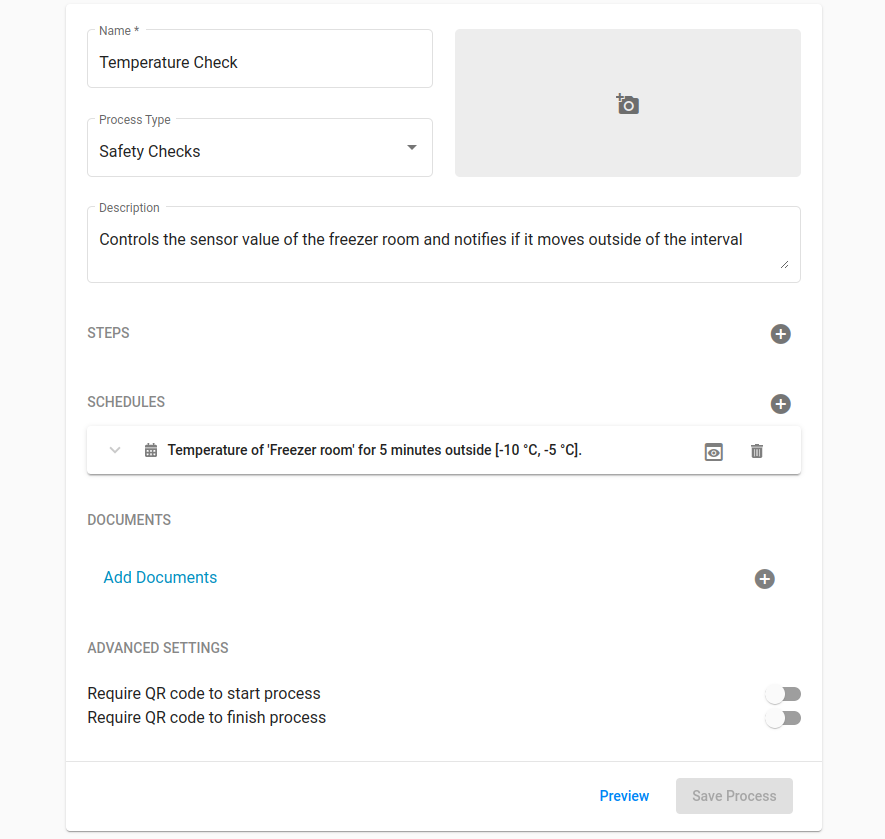

Tout d'abord, nous allons dans l'onglet Processus, nous créons un nouveau Processus, nous lui donnons un nom, une catégorie et une description. Nous créons une nouvelle étape de processus de type point de contrôle et la nommons "Check Sensor Value". Ensuite, nous allons dans la section Horaires, nous sélectionnons le groupe d'utilisateurs "Quality Management" dans le sous-menu Responsable et nous sélectionnons l'asset Freezer Room. Sous l'onglet Modèle de répétition, nous choisissons Mesure comme Cycle de répétition et le capteur Freezer Room comme Source de données. Nous voulons surveiller la température et la sélectionnons donc dans le champ Mesure. Le type d'intervalle sélectionné est hors intervalle, car la tâche doit être déclenchée dès que les données du capteur se trouvent en dehors de l'intervalle. Les valeurs seuils sont dans notre cas -5 et -10 degrés Celsius. En supposant qu'une hausse momentanée de la température n'interrompt pas la chaîne du froid, nous fixons à 5 minutes la période autorisée pendant laquelle la température peut se trouver en dehors de l'intervalle.

Le processus est enregistré et est donc terminé! Si, à partir de maintenant, le capteur mesure une température supérieure à -5 degrés ou inférieure à -10 degrés Celsius pendant plus de 5 minutes consécutives, la personne responsable se verra attribuer les tâches de contrôler le capteur.
