Messungsbasierte Zeitpläne

Anwendungsfall: Kühltruhe

In diesem Beispiel behandeln wir einen Anwendungsfall für Messungsbasierte Zeitpläne. Wir betrachten eine Kühltruhe, die mit Temperatursensoren ausgestattet ist, um zu gewährleisten, dass die Temperatur der Truhe sich immer zwischen -5 und -10 Grad Celsius befindet. Das Hauptziel ist es, die Kühltruhe in diesem Bereich zu halten und dem Operator eine neue Aufgabe zuzuweisen, wenn die Sensoren eine Temperatur außerhalb dieses Intervalls messen. Außerdem kann so gegenüber Kunden oder Behörden nachgewiesen werden, dass die Kühlkette nicht unterbrochen wurde.

Schritt 1 - Sensordaten

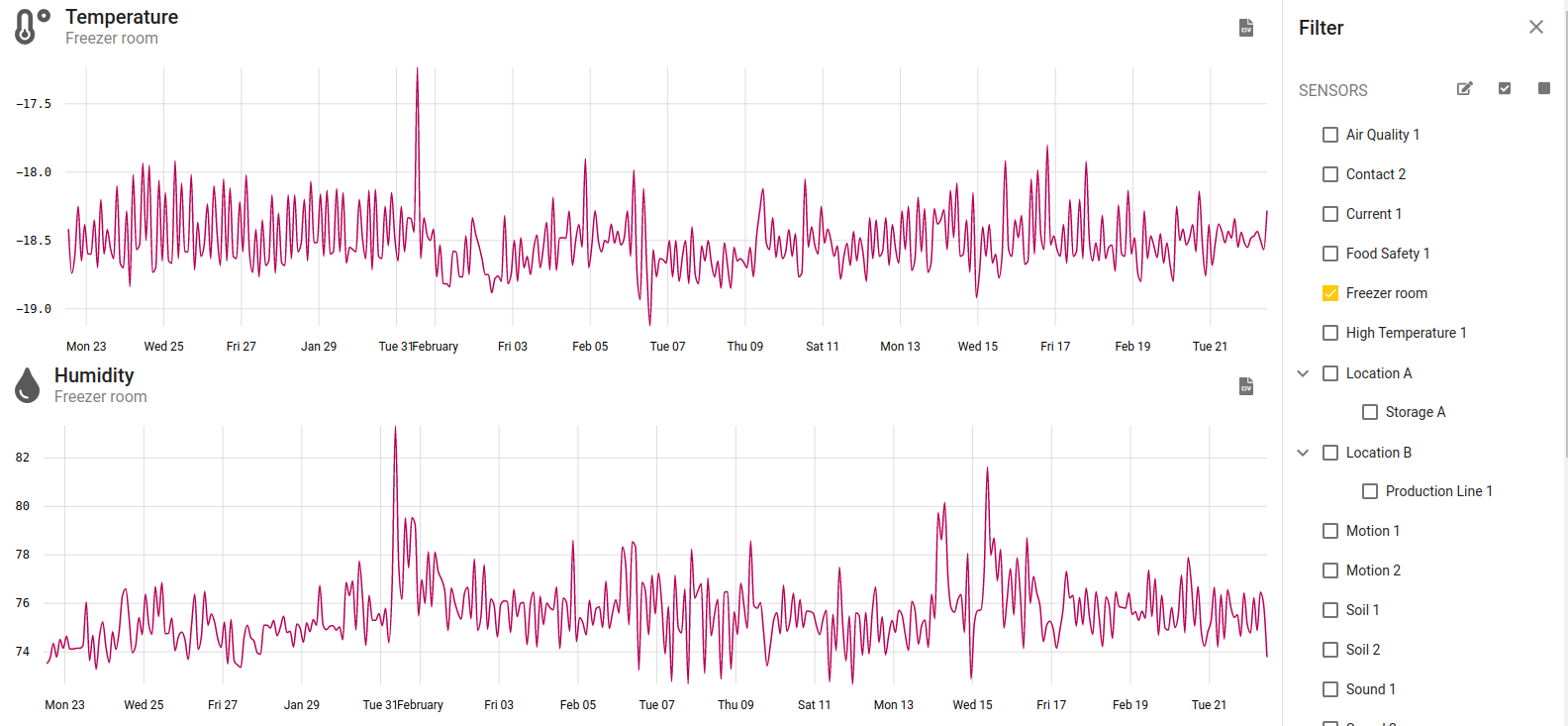

Als ersten Schritt stellen wir sicher, dass die Sensordaten, die zur Überwachung notwendig sind, in Advactory zur Verfügung stehen. Gehe zum Tab Sensoren and überprüfe auf der rechten Seite, ob der Sensor in der Liste auftaucht. Nachdem dieser in der Liste ausgewählt wurde, werden alle Messungen angezeigt, die dieser Sensor liefert. In unserem Fall heißt der Sensor Freezer room und misst Temperatur, Luftfeuchtigkeit, Batterie und Schimmelgefahr. Die verfügbaren Messungen aller Sensoren können auf der rechten Seite eingesehen werden.

Überprüfe im Graph, ob die Sensorwarte aktuell sind (das Datum ganz rechts auf der x-Achse sollte das aktuelle Datum sein) und ob die Werte der Realität entsprechen. Ist dies der Fall, fahre mit Schritt 2 fort.

Schritt 2 - Neuen Prozess erstellen

Jetzt ist es an der Zeit einen neuen Prozess zu erstellen, welcher ausgelöst wird, wenn die Temperatur in der Kühltruhe das Intervall überschreitet oder unterschreitet. Es wird davon ausgegangen, dass das Asset Freezer Room bereits nach der Anleitung erstellt wurde.

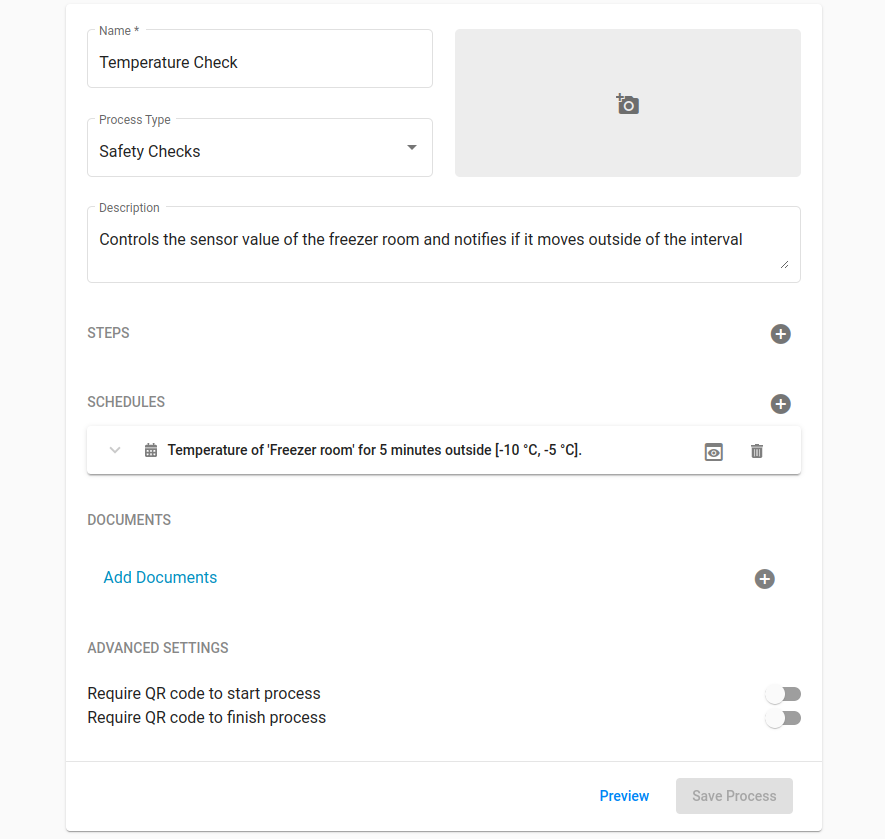

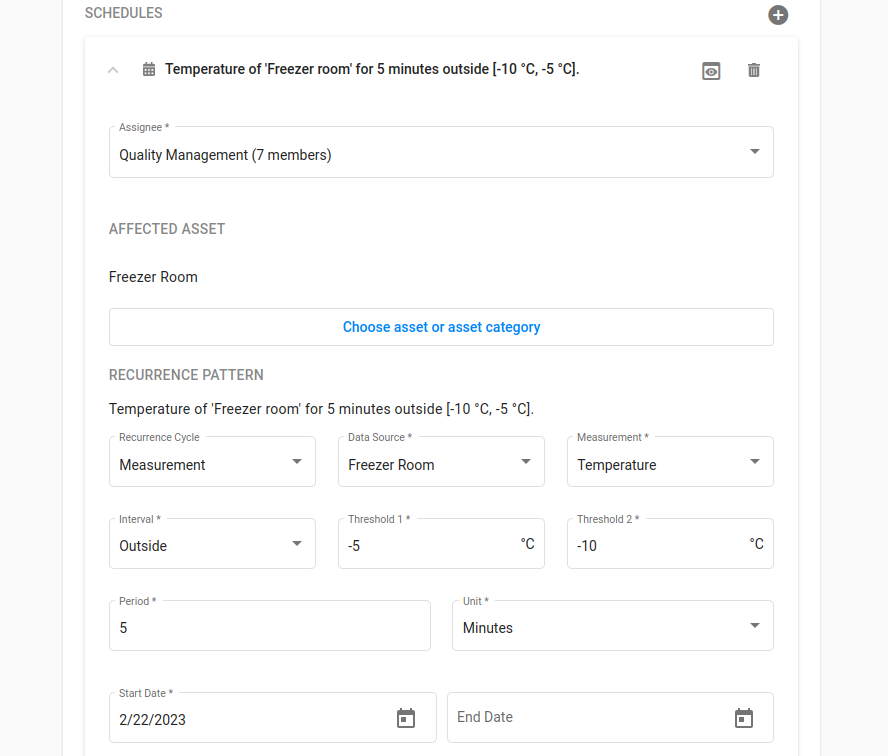

Als Erstes gehen wir in den Prozess Tab, erstellen einen neuen Prozess, legen einen Namen und eine Prozesskategorie fest, sowie eine Beschreibung. Wir erstellen einen neuen Prozessschritt des Typs Kontrollpunkt and nennen ihn "Check Sensor Value". Als Nächstes gehen wir in den Abschnitt Zeitpläne, wählen die Benutzergruppe "Quality Management" in dem Unterpunkt Verantwortlich aus und wählen das Asset Freezer Room aus. Unter dem Tab Wiederholungsmuster wählen wir Messung als Wiederholungszyklus und den Sensor Freezer Room als Datenquelle. Wir wollen die Temperatur überwachen und wählen diese daher im Feld Messung aus. Als Intervalltyp wird Außerhalb ausgewählt, da die Aufgabe ausgelöst werden soll, sobald sich die Sensordaten außerhalb des Intervalls befinden. Die Schwellenwerte sind in unserem Fall -5 und -10 Grad Celsius. Unter der Annahme, dass ein kurzfristiger Anstieg der Temperatur nicht die Kühlkette unterbricht, setzen wir die erlaubte Zeitspanne, die sich die Temperatur außerhalb des Intervalls befinden darf, auf 5 Minuten.

Der Prozess wird gespeichert und ist damit abgeschlossen! Sollte der Sensor von nun an länger als 5 Minuten in Folge eine Temperatur von über -5 Grad oder unter -10 Grad Celsius messen, wird der verantwortlichen Person die Aufgabe zugewiesen, den Sensor zu kontrollieren.
